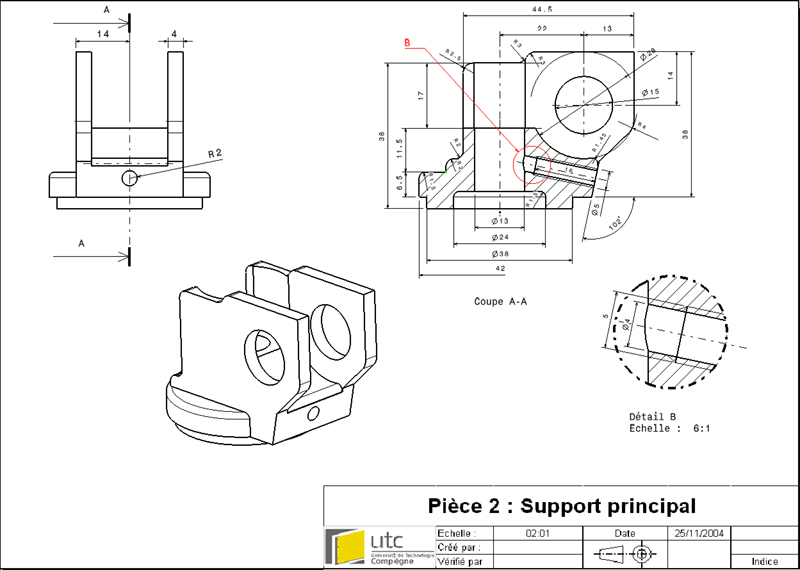

Dessin de définition coté : pièce 2, le support principal

Cette dernière étape permet à partir du plan d’ensemble de départ, de reproduire les dessins de définition de chaque pièce cotés quasi automatiquement. En effet, il suffit d’utiliser le mode ‘drawing’ et de sélectionner la pièce voulue qui est alors dessinée et cotée par le logiciel. Toutes les variantes de vues sont alors représentables, de la coupe, à la vue isométrique, en passant par les détails.

Nous avons choisi de présenter le dessin de définition de la pièce 2 (support principal) en la positionnant en vues de face, isométrique et en coupe vue de gauche avec un détail sur son perçage intérieur.

Il est aussi bon de noter que tous changements survenant dans les modèles 3D provoquent les mêmes changements dans les dessins en 2D des pièces concernées. On peut alors faire évoluer chaque pièce lors de la conception du mécanisme. Cela peut aussi permettre de faire en parallèle la conception et la modélisation du système afin d’avoir une idée plus précise des ensembles.
