Référence |
Nomenclature |
Matière |
2D |
Modèle
3D |
| 1.1 |
Molette
socle |
caoutchouc
|
|
|
| 1.2 |

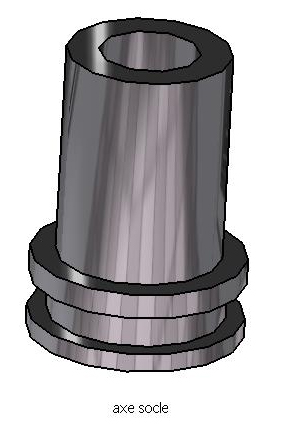

Axe
socle |
aluminium |
|
|
| 2 |

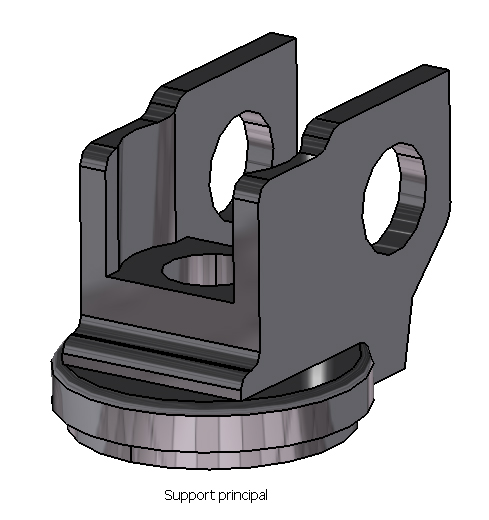

Support
principal |
aluminium |
|
|
| 3 |

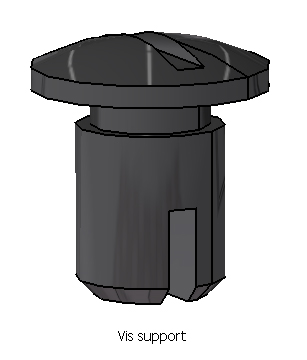

Vis
support |
aluminium |
|
|
| R1 |
Rondelle
1 |
aluminium |
|
|
| 4 |
Cylindre
frein |
caoutchouc
|
|
|
| 5 |
Molette
serrage vertical |
caoutchouc
|
|
|
| 6 |
Balancier |
aluminium |
|
|
| 13 |
Cylindre
creux |
aluminium |
|
|
| 14 |
Chapeau
1 |
matière
plastique |
|
|
| 15 |
Chapeau
2 |
matière
plastique |
|
|
| 12 |

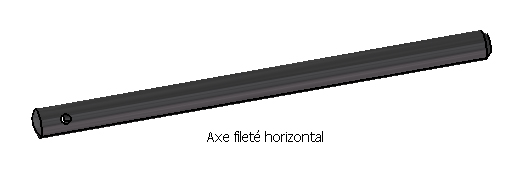

Axe
fileté horizontal |
aluminium |
|
|
| 18 |
Goupille |
aluminium |
|
|
| 7 |

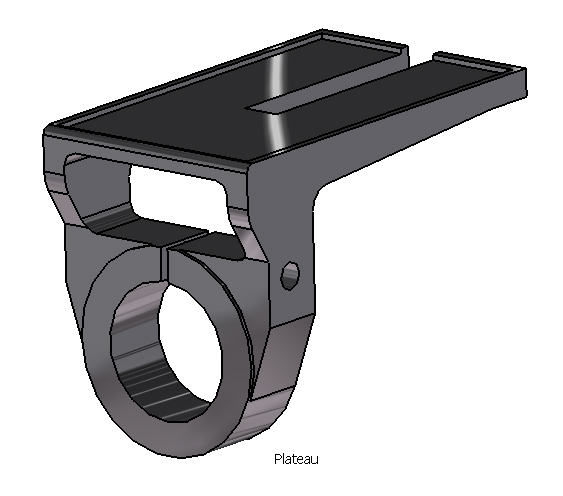

Plateau |
aluminium |
|
|
| 10 |

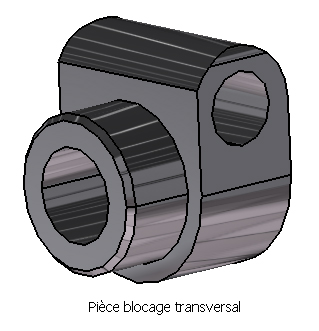

Pièce
blocage transversal |
aluminium |
|
|
| 8 |

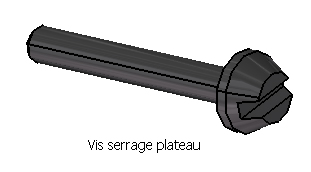

Vis
serrage plateau |
aluminium |
|
|
| 16 |
Cylindre
1 de blocage transversal |
aluminium |
|
|
| 17 |
Cylindre
2 de blocage transversal |
aluminium |
|
|
| 9 |

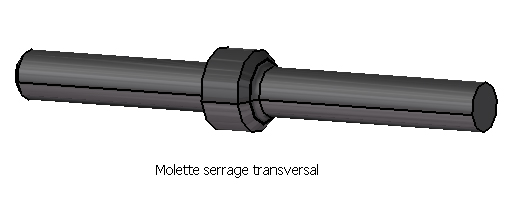

Molette
serrage transversal |
aluminium |
|
|
| 11.1 |
Axe
molette serrage horizontal |
aluminium |
|
|
| 11.2 |

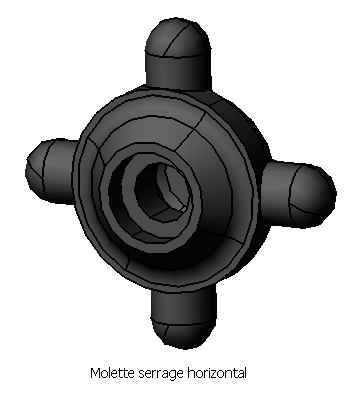

Molette
serrage horizontal |
caoutchouc
|
|
|
| R2 |
Rondelle
2 |
aluminium |
|
|
