Ce système de tourelle est un support d’appareil photo qui donne la possibilité à l’utilisateur de diriger l’appareil photo dans toutes les directions et de le bloquer en position voulue.

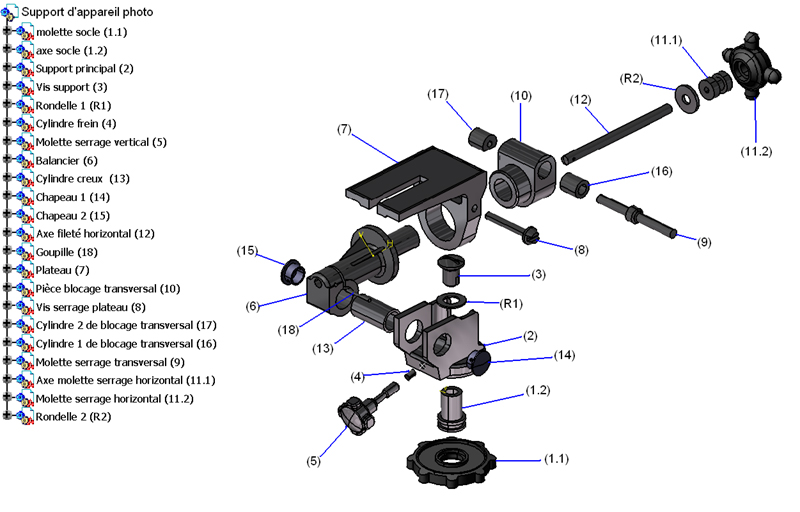

Pour cela, ce mécanisme est composé de 22 pièces quasiment toutes liées entre elles par des liaisons pivots et des contacts surfaciques.

Les pièces 1.1 et 1.2 ne forment en fait qu’une seule pièce, le socle est composé d’un axe vissé avec le support principal 2 par l’intermédiaire de la vis support 3 et de sa rondelle R1 ainsi que d’une molette en caoutchouc moulée sur l’axe. Elle permet certainement de visser le système sur un pied ou un autre.

La molette de serrage vertical 5 vient pousser le cylindre frein 4 sur l’axe du socle 1.2 afin de bloquer ou débloquer la rotation d’axe vertical du support et donc de l’appareil photo.
Le support principal 2 est en liaison pivot avec le balancier 6 par l’intermédiaire du cylindre creux 13, ce qui permet d’effectuer des rotations d’axe transversal de l’appareil photo. Les chapeaux 14 et 15 servent de bouchons à ce cylindre creux.
